ER系列螺帽主要应用于加工中心上、CNC机床，数控机床上的刀柄及延长杆上，车床应用也比较广。
nuts are mainly used in machining centers, CNC machine tools, tool holders and extension rods on CNC machine tools, and lathes are also widely used.
产品型号(Model):
ER8UM ER11UM ER16UM ER20UM ER25UM ER32UM ER40UM
ER8A ER11A ER16A ER20A ER25A
ER8M ER11M ER16M ER20M ER25M
ER11MS ER16MS ER20MS
GER11 GER16 GER20 GER25 GER32
螺纹(Nut thread):
M10*0.7 M14*0.75 M13*0.75 M15*1 M19*1 M20*1 M22*1.5 M24*1 M25*1.5 M40*0.75 M50*1.5
材料(Material):40Cr
本体精度(T.I.R.)Body accuracy (T.I.R.):≤0.004mm
适配弹簧夹头(Collet Adapter):
ER8 ER11 ER16 ER20 ER25 ER32 ER40
夹头夹持范围(Range)Chuck clamping range (Range):0.5-32mm

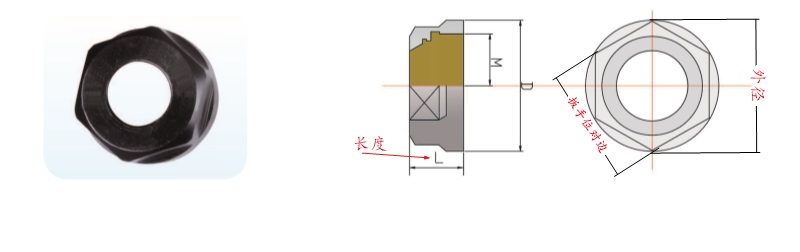

| ER-A螺母 | ||||||
| 规格 | 外径 | 长度 | 对边 | 螺纹 | 螺纹内径 | 重量 |
| ER8-A (M10*0.75) | 13 | 12 | 12 | M10*0.75 | 9.25 | 0.008 |
| 规格 | 外径 | 长度 | 对边 | 螺纹 | 螺纹内径 | 重量 |
| ER11-A (M14*0.75) | 19 | 12.5 | 17 | M14*0.75 | 13.25 | 0.014 |
| ER11-A反牙(M14*0.75) | 19 | 12.5 | 17 | 左旋M14*0.75 | 13.25 | 0.014 |
| ER11-A亮 (M14*0.75) | 19 | 12.5 | 17 | M14*0.75 | 13.25 | 0.014 |
| ER11-四方 无偏心(M14*0.75) | 19 | 12.5 | 17 | M14*0.75 | 13.25 | 0.015 |
| ER11-四方 镀层(M13*0.75) | 16 | 12 | 14 | M13*0.75 | 12.25 | 0.009 |
| ER11-A (M13*0.75) | 19 | 12.5 | 17 | M13*0.75 | 12.25 | 0.016 |
| ER11-A加长(M14*0.75) | 19 | 14 | 17 | M14*0.75 | 13.25 | 0.015 |
| ER11-A特长(M14*0.75) | 19 | 16.5 | 17 | M14*0.75 | 13.25 | 0.018 |
| 规格 | 外径 | 长度 | 对边 | 螺纹 | 螺纹内径 | 重量 |

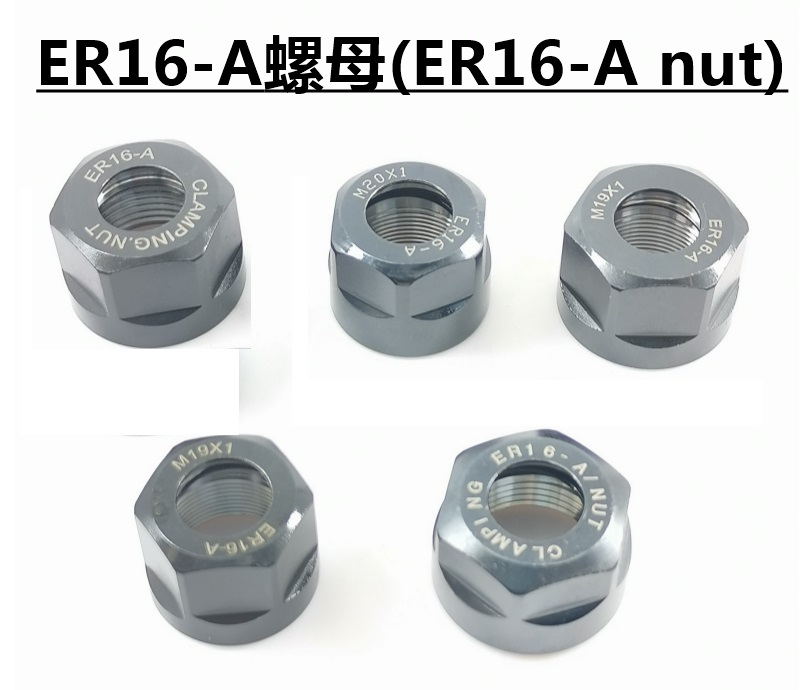

| ER16-A(M22*1.5) | 28 | 19 | 25 | M22*1.5 | 20.50 | 0.043 |
| ER16-A反牙(M22*1.5) | 28 | 19 | 25 | 左旋M22*1.5 | 20.50 | 0.043 |
| ER16-A(M20*1.0) | 25 | 20 | 23 | M20*1.0 | 19.00 | 0.035 |
| ER16-A(M19*1.0)外径28 | 28 | 19 | 25 | M19*1.0 | 18.00 | 0.048 |
| ER16-A(M19*1.0)外径25 | 25 | 19 | 22 | M19*1.0 | 18.00 | 0.030 |
| 规格 | 外径 | 长度 | 对边 | 螺纹 | 螺纹内径 | 重量 |

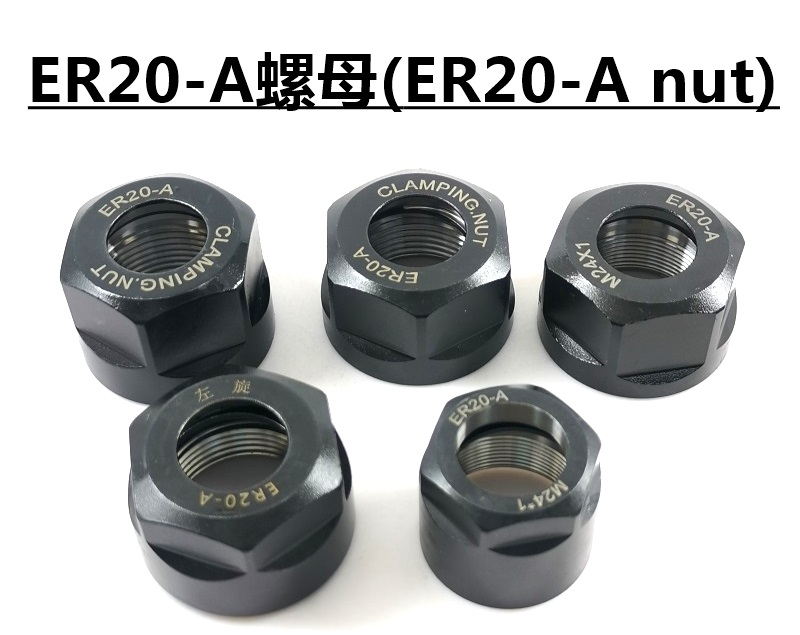

| ER20-A(M25*1.5) | 33 | 21 | 30 | M25*1.5 | 23.50 | 0.067 |
| ER20-A(M25*1.5)加长 | 33 | 24 | 30 | M25*1.5 | 23.50 | 0.079 |
| ER20-A反牙(M25*1.5) | 33 | 22 | 30 | 左旋M25*1.5 | 23.50 | 0.075 |
| ER20-A(M24*1.0)外径33 | 33 | 21 | 30 | M24*1.0 | 23.00 | 0.070 |
| ER20-A(M24*1.0)外径27 | 27 | 23 | 24 | M24*1.0 | 23.00 | 0.037 |
| 规格 | 外径 | 长度 | 对边 | 螺纹 | 螺纹内径 | 重量 |

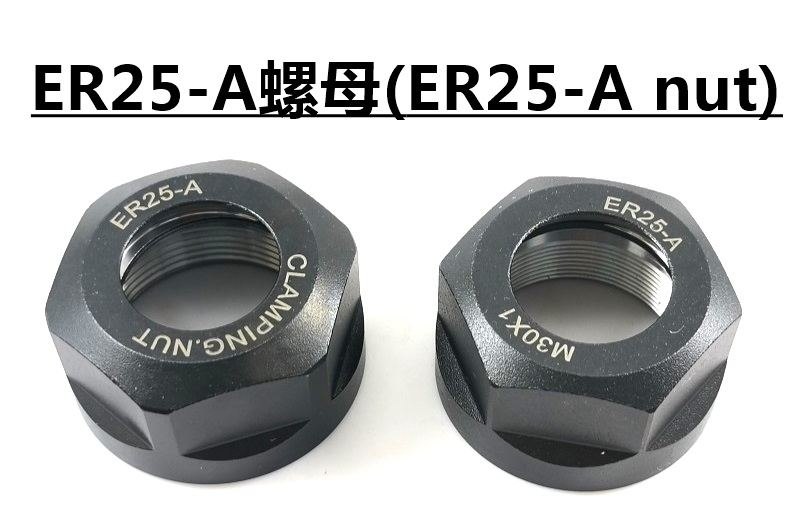

| ER25-A(M32*1.5) | 42 | 22 | 38 | M32*1.5 | 30.50 | 0.108 |
| ER25-A(M30*1.0) | 40 | 22 | 35 | M30*1.0 | 29.00 | 0.095 |
