延长杆

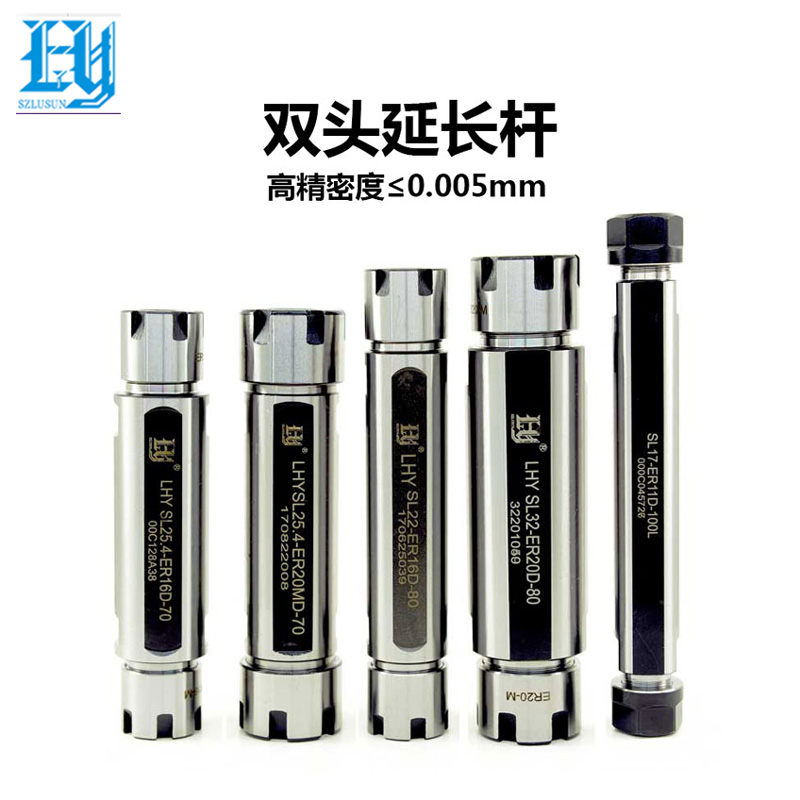

车床用双头延长杆侧固式两端筒夹刀杆 ER双头延长杆双头加长杆

产品参数

产品型号 : ER11AD/ER11MD ER16AD/ER16MD ER20AD/ER20MD

柄径：16mm/19.05mm/20MM/25MM/25.4mm

材料 : 40CR

适配弹簧夹头 : ER11 /ER16 /ER20

夹头夹持范围 :0.5-10mm

硬度: 44-48HRC

同心度:0.003-0.008mm

在线咨询

A^-A⁺

内容详情在线咨询

产品型号 : ER11AD/ER11MD ER16AD/ER16MD ER20AD/ER20MD
柄径：16mm/19.05mm/20MM/25MM/25.4mm
材料 : 40CR
适配弹簧夹头 : ER11 /ER16 /ER20
夹头夹持范围 :0.5-20mm

硬度: 44-48HRC

同心度:0.003-0.008mm

产品描述：
1.ER直杆型延长杆，适用多轴, 双头加工, 提升生产效率.
2.直筒型柄身，适合夹持小型钻、铣刀具, 车铣复合等
3.可减少对加长刀具之使用，可降低成本，提高效率。
4.外径，和其他部位都经过精密研磨，可消除不平衡量，增加切削时的稳定性.

型号 Model No.	规格	尺寸 Size								重量 Weight
型号 Model No.	规格	柄长L	柄径D	螺帽长度H	螺母直径D1	总长L1	适配螺母	适配夹头	适配扳手	重量 Weight
ER11	LHY SL15-ER11MD-60	60	15	12	16	93	ER11-M	ER11	ER11-M	0.104
	LHY SL16-ER11AD-100	100	16	12.5	19	129	ER11-A	ER11	ER11-A	0.171

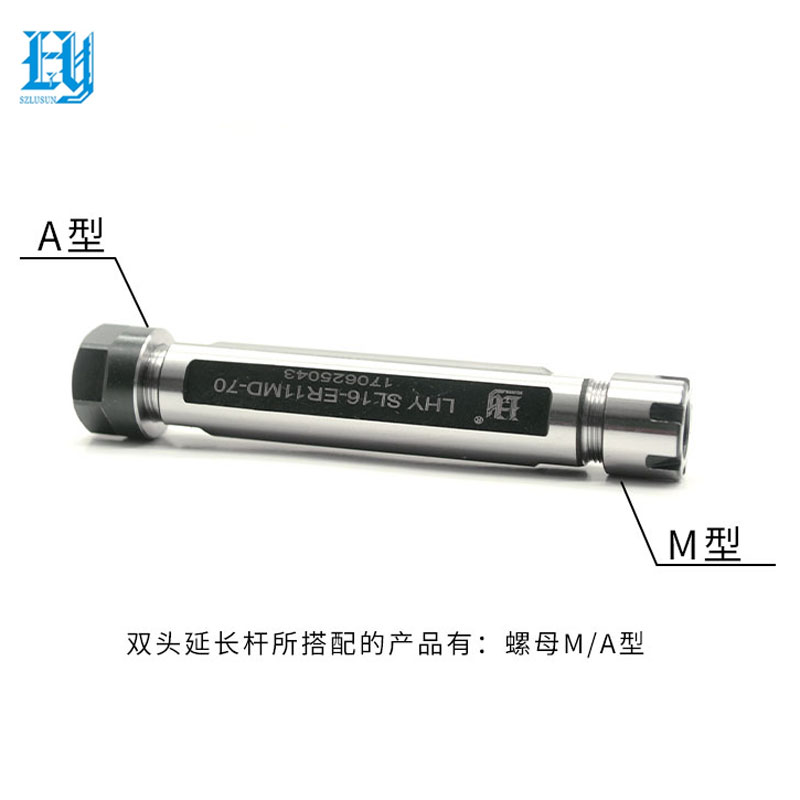

	LHY SL16-ER11MD-70	70	16	12	16	100	ER11-M	ER11	ER11-M	0.123
	LHY SL16-ER11MD-100	100	16	12	16	132	ER11-M	ER11	ER11-M	0.158
	LHY SL19.05-ER11MD-70	70	19.05	12	16	113	ER11-M	ER11	ER11-M	0.172
	LHY SL20-ER11MD-100	100	20	12	16	132	ER11-M	ER11	ER11-M	0.249
	LHY SL19.05-ER11AD-50	50	19.05	12.5	16	110	ER11-A	ER11	ER11-A	0.147
	LHY SL20-ER11AD-50	50	20	12.5	19	80	ER11-A	ER11	ER11-A	0.156
	LHY SL20-ER11AD-60	60	20	12.5	19	92	ER11-A	ER11	ER11-A	0.166
	LHY SL20-ER11AD-70	70	20	12.5	19	100	ER11-A	ER11	ER11-A	0.199
	LHY SL20-ER11AD-80	80	20	12.5	19	110	ER11-A	ER11	ER11-A	0.208
	LHY SL20-ER11AD-100	100	20	12.5	19	132	ER11-A	ER11	ER11-A	0.260
	LHY SL20-ER11MD-80	80	20	12	16	111	ER11-M	ER11	ER11-M	0.208
ER16	LHY SL25.4-ER16AD-120	120	25.4	19	28	160	E16-A	ER16	E16-A	0.541
	LHY SL20-ER16MD-70	70	20	18	22	111	ER16-M	ER16	ER16-M	0.185
	LHY SL20-ER16MD-100	100	20	18	22	141	ER16-M	ER16	ER16-M	0.245
	LHY SL22-ER16MD-70	70	22	18	22	110	ER16-M	ER16	ER16-M	0.231
	LHY SL22-ER16MD-80	80	22	18	22	122	ER16-M	ER16	ER16-M	0.265
	LHY SL22-ER16MD-100	100	22	18	22	141	ER16-M	ER16	ER16-M	0.292
	LHY SL24-ER16MD-60	60	24	18	22	110	ER16-M	ER16	ER16-M	0.255
	LHY SL25-ER16MD-70	70	25	18	22	112	ER16-M	ER16	ER16-M	0.304
	LHY SL25.4-ER16MD-62	62	25.4	18	22	103	E16-M	ER16	E16-M	0.283

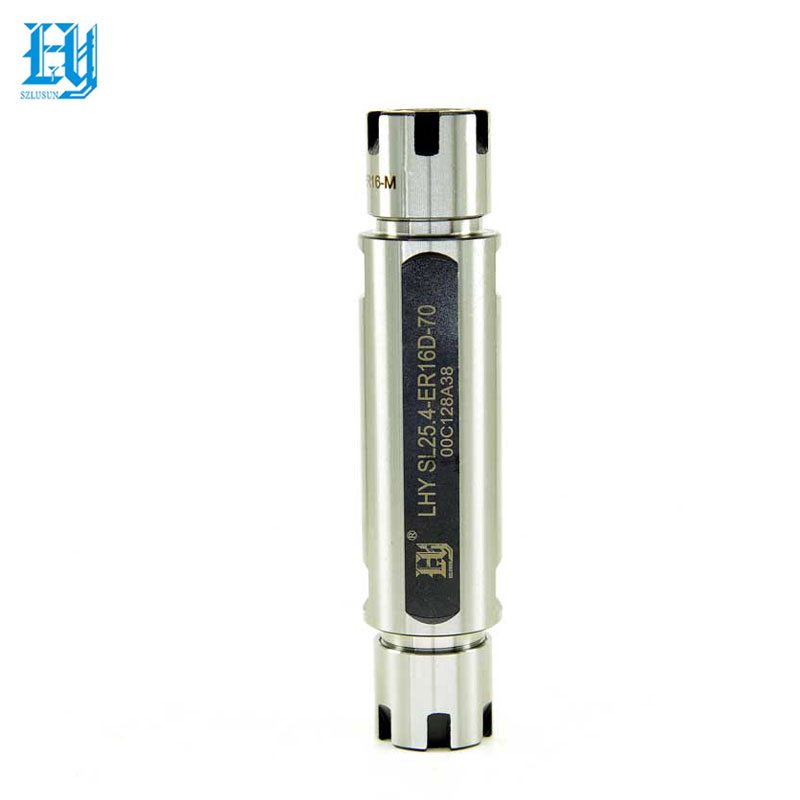

	LHY SL25.4-ER16MD-70	70	25.4	18	22	111	E16-M	ER16	E16-M	0.310
ER20	LHY SL25-ER20MD-70	70	25	19	28	115	ER20-M	ER20	ER20-M	0.313

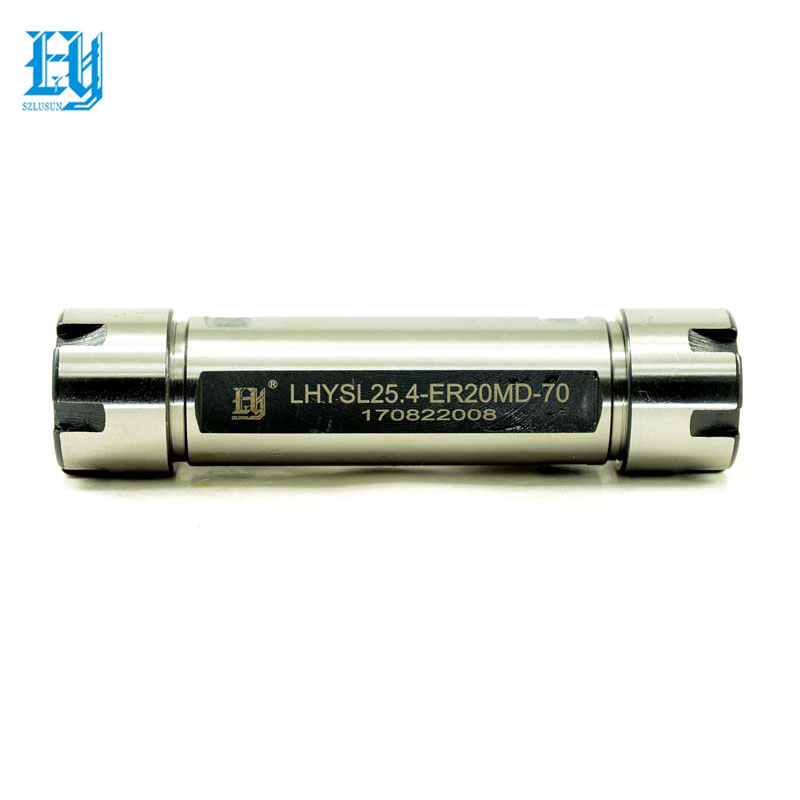

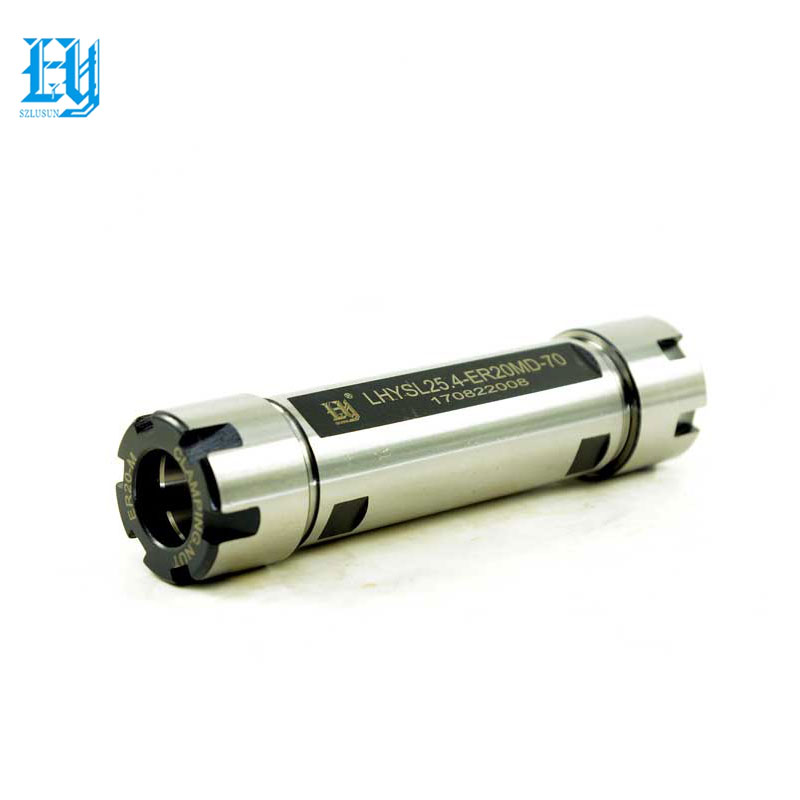

	LHY SL25.4-ER20MD-70	70	25.4	19	28	113	ER20-M	ER20	ER20-M	0.319
	LHY SL32-ER20AD-55	55	32	20.5	34	111	E20-A	ER20	E20-A	0.413
	LHY SL32-ER20MD-80	80	32	19	28	123	E20-M	ER20	E20-M	0.525
