型号说明:如SL20-ERG11-80
SL20:代表柄径为20mm.
ERG11:代表相匹配的是ER11夹头.
80:表示柄长是80mm.
精度:0.05mm
材质:20CRMNTI
硬度:48-52HRC
1. 柄身削一面,起到防打滑作用;

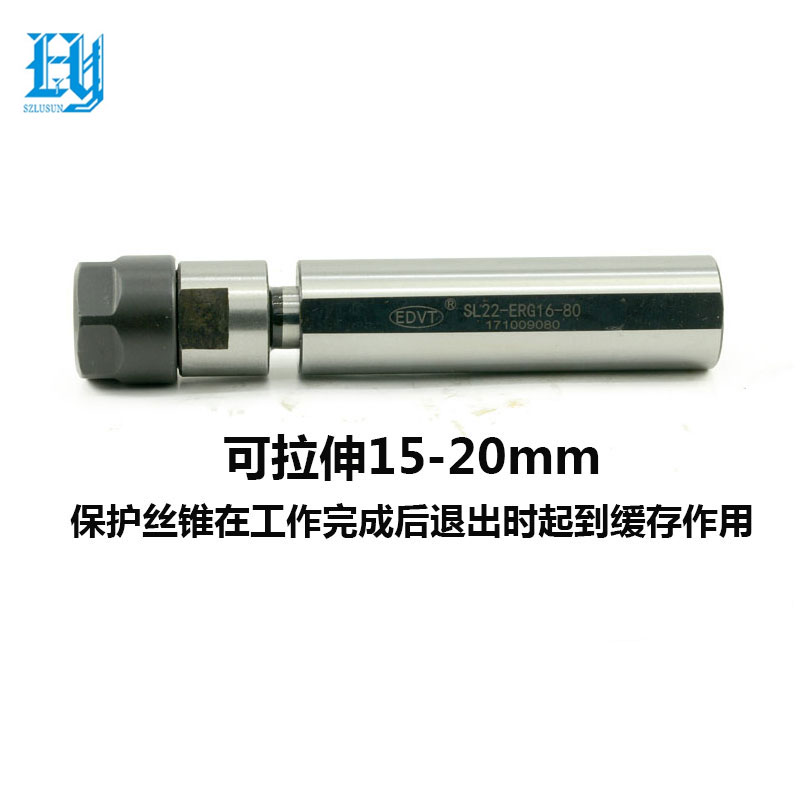

2. 柄身内设有弹簧,可伸缩20mm,可抵消刀柄在作业攻丝时与主轴速度不同步时,对速度反冲平缓,更能有效的保护好丝锥,不会造成丝攻扭断,提高攻丝的质量

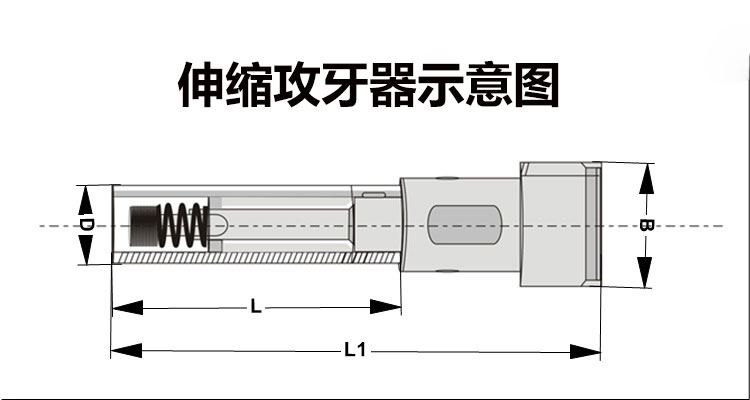

Model No. | 规格 | 产品尺寸 Size | ||||||||
柄长L | 柄径D | 螺帽 长度H | 螺母直径D1 | 总长L1 | 螺纹M | 适配螺母 | 适配夹头 | 适配扳手 | ||
ER11 | SL16-ERG11M-60 | 60 | 16 | 12 | 19 | 100 | 14 | ER11-M | ER11 | ER11-M |
SL16-ERG11A-60 | 60 | 16 | 12 | 19 | 100 | 14 | ER11-A | ER11 | ER11-A | |
SL16-ERG11M-80 | 80 | 16 | 12 | 19 | 120 | 14 | ER11-M | ER11 | ER11-M | |
SL16-ERG11A-80 | 80 | 16 | 12 | 19 | 120 | 14 | ER11-A | ER11 | ER11-A | |
SL19.05-ERG11A-60 | 60 | 19.05 | 12.5 | 19 | 79 | 14 | ER11-A | ER11 | ER11-A | |
SL19.05-ERG11M-60 | 60 | 19.05 | 12.5 | 19 | 79 | 14 | ER11-M | ER11 | ER11-M | |
SL20-ERG11A-60 | 60 | 20 | 12.5 | 19 | 100 | 14 | ER11-A | ER11 | ER11-A | |
SL20-ERG11M-60 | 60 | 20 | 12 | 19 | 101 | 14 | ER11-M | ER11 | ER11-M | |
SL20-ERG11A-80 | 80 | 20 | 12.5 | 19 | 100 | 14 | ER11-A | ER11 | ER11-A | |
SL20-ERG11M-80 | 80 | 20 | 12 | 19 | 101 | 14 | ER11-M | ER11 | ER11-M | |
ER16 | SL16-ERG16M-80 | 80 | 16 | 18 | 22 | 117 | 19 | ER16-M | ER16 | ER16-M |
SL16-ERG16A-80 | 80 | 16 | 18 | 22 | 117 | 19 | ER16-A | ER16 | ER16-A | |
SL19.05-ERG16M-80 | 80 | 19.05 | 18 | 22 | 118 | 19 | ER16-M | ER16 | ER16-M | |
SL19.05-ERG16A-80 | 80 | 19.05 | 18 | 22 | 118 | 19 | ER16-A | ER16 | ER16-A | |
SL20-ERG16M-80 | 80 | 20 | 18 | 22 | 125 | 19 | ER16-M | ER16 | ER16-M | |
SL20-ERG16A-80 | 80 | 20 | 18 | 22 | 116 | 10 | ER16-A | ER16 | ER16-A | |
SL22-ERG16M-80 | 80 | 22 | 18 | 22 | 117 | 19 | ER16-M | ER16 | ER16-M | |
SL22-ERG16A-80 | 80 | 22 | 18 | 22 | 117 | 19 | ER16-A | ER16 | ER16-A | |
SL25-ERG16M-80 | 80 | 25 | 18 | 22 | 117 | 19 | ER16-M | ER16 | ER16-M | |
SL25-ERG16A-80 | 80 | 25 | 18 | 22 | 117 | 19 | ER16-A | ER16 | ER16-A | |
SL25.4-ERG16M-80 | 80 | 25.4 | 18 | 22 | 117 | 19 | ER16-M | ER16 | ER16-M | |
SL25.4-ERG16A-80 | 80 | 25.4 | 18 | 22 | 117 | 19 | ER16-A | ER16 | ER16-A | |
ERG20 | SL20-ERG20M-80 | 80 | 20 | 19 | 28 | 123 | 24 | ER20-M | ER20 | ER20-M |
SL20-ERG20A-80 | 80 | 20 | 19 | 28 | 123 | 24 | ER20-A | ER20 | ER20-A | |
SL25-ERG20M-80 | 80 | 25 | 19 | 28 | 123 | 24 | ER20-M | ER20 | ER20-M | |
SL25-ERG20A-80 | 80 | 25 | 19 | 28 | 135 | 24 | ER20-A | ER20 | ER20-A | |
ER25 | SL20-ERG25UM-80 | 80 | 20 | 22 | 42 | 129 | 32 | ER25-UM | ER25 | ER25-UM |
SL25-ERG25UM-100 | 100 | 25 | 20 | 35 | 157 | 30 | ER25-UM | ER25 | ER25-UM | |
SL20-WER25UM-80 | 80 | 20 | 22 | 42 | 124 | 32 | ER25-UM | ER25 | ER25-UM |
