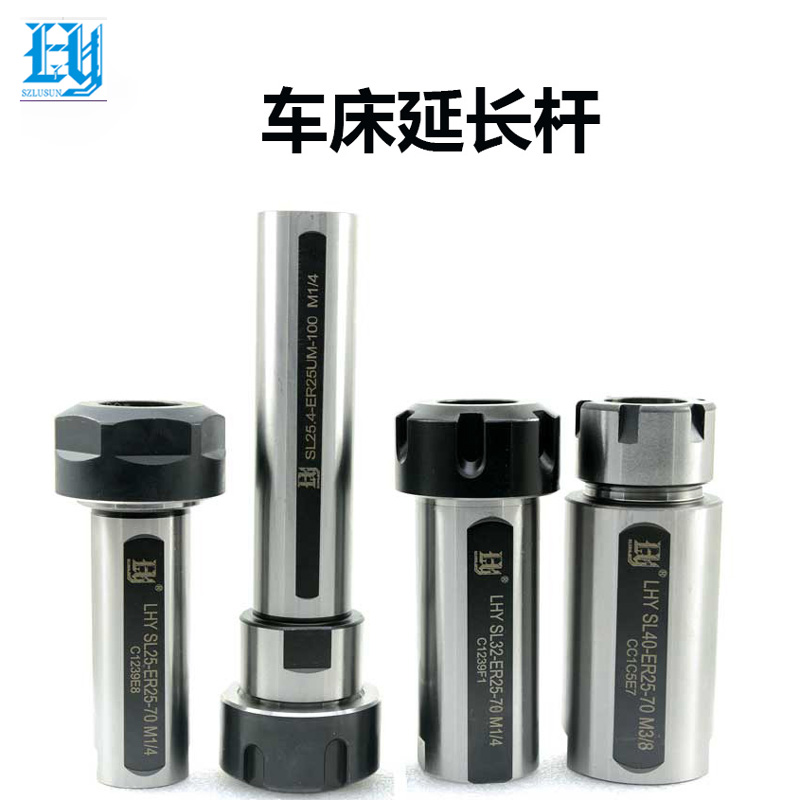

延长杆

高精密数控ER单头延长杆后拉螺纹直柄侧固加长刀杆 CNC铣床

产品参数

是否涂层：非涂层
是否标准件：标准件
是否进口：否
材质：高碳钢

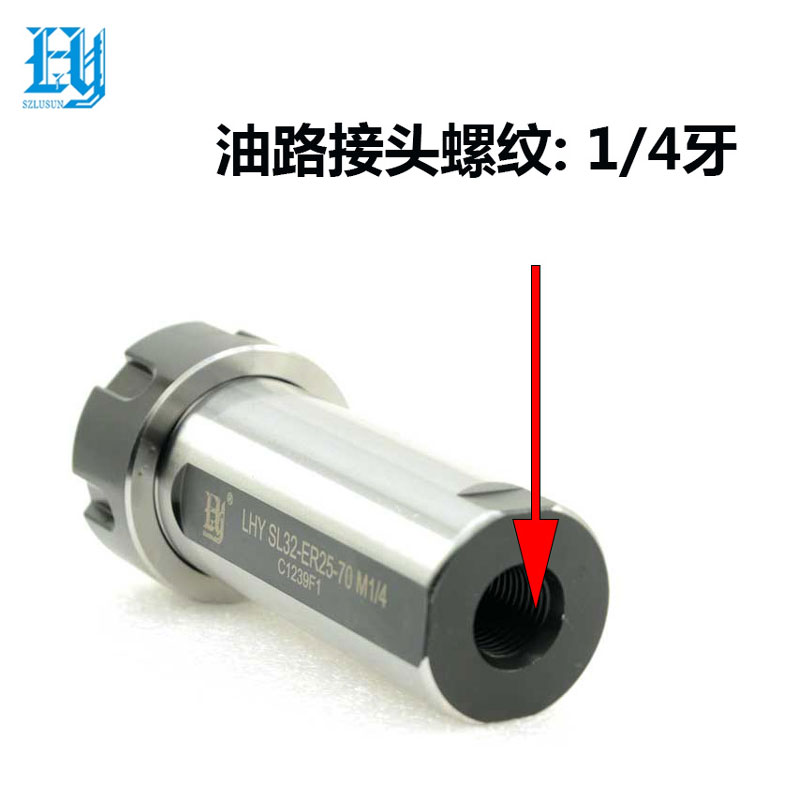

结构类型：通孔抗震注水
加工范围：立卧数控车,铣床
适用机床：通用于直柄设备刀具
包装类型：透明胶盒

在线咨询

A^-A⁺

内容详情在线咨询

产品型号(Model): ER11/ER16/ER20/ER25

本体精度(T.I.R.):≤0.005mm

螺纹精度标准：4H

光洁度：( Ra )≤0.4

表面硬度(HRC):常规处理(48-52 HRC),

材料: 20CrMnTi

	型号 Model No.	规格 Norm	尺寸 Size								重量 Weight
	型号 Model No.	规格 Norm	柄长 L	柄径 D	螺帽长度 H	螺母直径 D1	螺纹 M	适配螺母 A/M/UM型	适配夹头	适配扳手	重量 Weight
后拉延长杆	ER8	SL8-ER08M-50	50	8	25	12	M8*1.25	M	ER08	ER08-M	0.098
	ER11	SL16-ER11M-50	50	16	12	16	M8*1.25	M	ER11	ER11-M	0.095
		SL16-ER11M-70	70	16	12	16	M8*1.25	M	ER11	ER11-M	0.1
		SL19.05-ER11A-50	50	19.05	12.5	19.05	M12*1.75	A	ER11	ER11-A	0.13
		SL19.05-ER11M-70	70	19.05	12	19.05	M12*1.75	M	ER11	ER11-M	0.23
		SL20-ER11A-50	50	20	12.5	20	M12*1.75	A	ER11	ER11-A	0.13
		SL20-ER11A-70	70	20	12.5	20	M12*1.75	A	ER11	ER11-A	0.153
		SL20-ER11M-70	70	20	12	20	M12*1.75	M	ER11	ER11-M	0.15
		SL20-ER11M-100	100	20	12	20	M12*1.75	M	ER11	ER11-M	0.22
		SL25-ER11A-50	50	25	19	25	M12*1.75	A	ER11	ER11-A	0.13
	ER16	SL19.05-ER16M-70	70	19.05	18	19.05	M12*1.75	M	ER16	ER16-M	1.73
		SL19.05-ER16M-100	100	19.05	18	19.05	M12*1.75	M	ER16	ER16-M	1.95
		SL20-ER16M-40	40	20	22	20	M12*1.75	M	ER16	ER16-M	0.11
		SL20-ER16M-60	60	20	22	20	M12*1.75	M	ER16	ER16-M	0.14
		SL20-ER16M-70	70	20	18	20	M12*1.75	M	ER16	ER16-M	0.2
		SL20-ER16M-100	100	20	18	20	M12*1.75	M	ER16	ER11-M	0.225
		SL22-ER16M-70	70	22	18	22	M12*1.75	M	ER16	ER16-M	0.26
		SL22-ER16M-100	100	22	18	22	M12*1.75	M	ER16	ER16-M	0.28
		SL23-ER16M-70	70	23	18	23	M12*1.75	M	ER16	ER16-M	0.28
		SL24-ER16M-70	70	24	19	24	M12*1.75	M	ER16	ER16-M	0.285
		SL25-ER16M-50	50	25	18	25	M12*1.75	M	ER16	ER16-M	0.27
		SL25-ER16M-70	70	25	18	25	M12*1.75	M	ER16	ER16-M	0.285
		SL25-ER16M-100	100	25	18	25	M12*1.75	M	ER16	ER16-M	0.43
		SL25.4-ER16A-50	50	25.4	19	25.4	M12*1.75	A	ER16	ER16-A	0.25
		SL25.4-ER16A-55	55	25.4	19	25.4	M12*1.75	A	ER16	ER16-A	0.26
		SL25.4-ER16M-70	70	25.4	18	25.4	M12*1.75	M	ER16	ER16-M	0.315
		SL25.4-ER16M-100	100	25.4	18	25.4	M12*1.75	M	ER16	ER16-M	0.52
	ER20	SL16-ER20A-150	150	16	18	16	M8*1.25	A	ER20	ER20-A	0.385
		SL16-ER20M-100	100	16	19	16	M12*1.75	M	ER20	ER20-M	0.24
		SL25-ER20A-70	70	25	20.5	25	M12*1.75	A	ER20	ER20-A	0.32
		SL25-ER20M-70	70	16	19	16	M12*1.75	M	ER20	ER20-M	0.4
		SL25-ER20M-100	100	25	19	25	M12*1.75	M	ER20	ER20-M	0.415
		SL25.4-ER20M-50	50	25.4	19	25.4	M12*1.75	M	ER20	ER20-M	0.22
		SL25.4-ER20M-100	100	25.4	19	25.4	M12*1.75	M	ER20	ER20-M	0.435
		SL32-ER20M-100	100	32	19	32	M12*1.75	M	ER20	ER20-M	0.61
	ER32	SL32-ER32UM-150	150	32	24.4	32	M12*1.75	UM	ER32	ER32-UM	1
